Как выбрать параметры для аргонодуговой сварки

17 августа 2020

Как выбрать параметры для аргонодуговой сварки

Многие новички не решаются начать путь сварщика с аргонодуговой сварки. Обусловлено это технической сложностью оборудования, необходимостью в углубленных знаниях процесса и опыта в настройке сварочного аппарата.

В этой статье мы расширим ваши знания в области сварки аргоном и рассмотрим настройку аргонодугового аппарата на примере модели FUBAG INTIG 200 DC Pulse.

Подготовка к работе с TIG аппаратом

Подготовку к сварочному процессу условно поделим на три основных этапа:

Сборка горелки для аргонодуговой сварки
Сборка сварочной системы с учетом расходки
Очистка рабочего материала

Товары

Все TIG горелки независимо от производителей схожи между собой. Поэтому на примере экземпляра FUBAG детально рассмотрим весь процесс монтажа:

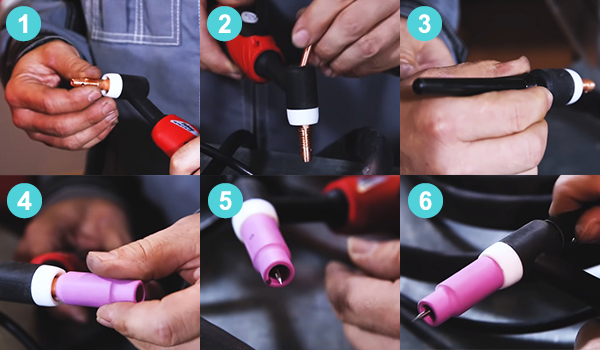

сборка-горелки-tig.jpg — Этапы сборки горелки

Возьмите цангодержатель и поместите в корпус горелки
Вставьте в зафиксированный цангодержатель цангу
Отставив немного расстояния до полной фиксации, прикрутите хвостовик
Установите керамическое сопло
Поместите вольфрамовый электрод в цангу
Настроив вылет электрода, затяните хвостовик

С горелкой все, теперь можно перейти к сборке сварочной системы:

Подсоедините газовый баллон к аппарату, предварительно установив на него редуктор
Подключите горелку к минусовому разъему, а массу к плюсовому
Кабель управления подключите к соответствующему разъему на лицевой панели аппарата

Как видите, нет ничего сложного. Несколько простых действий – и аргонодуговой сварочный аппарат готов к работе. Осталось подготовить материал и расходку:

Необходимо очистить поверхность свариваемого материала от следов ржавчины и любой грязи. После зачистки требуется обезжиривание в обязательном порядке.
Говоря о расходке, дополнительной подготовке требует и присадочный пруток. Его также чистят (воспользуйтесь обычной наждачной бумагой) и обезжиривают.

Для чего все это нужно? Отсутствие грязи и жира гарантирует качественный шов.

Выбор параметров для сварки аргоном

Как уже упоминалось ранее, в качестве примера настройки мы взяли сварочный аргонодуговой аппарат FUBAG INTIG 200 DC Pulse. Перед тем как привести пояснение, опишем основные параметры для работы электродами WL 20 и присадочным прутком.

Итак, для работы выставляем:

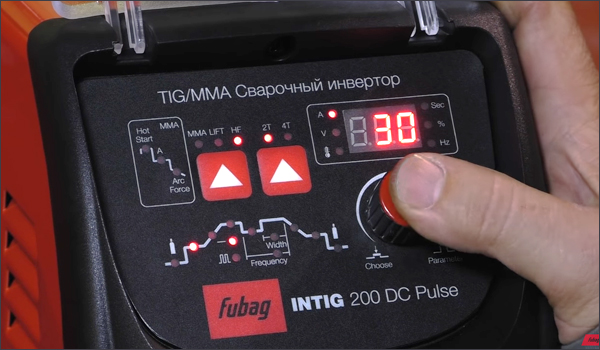

Настройка-аргонодугового-аппарата.jpg — Настройка аргонодугового аппарата INTIG 200 DC Pulse делается при помощи параметрической кривой

Метод сварки – TIG. Современные аргонодуговые аппараты поддерживают более одного метода, поэтому первым делом выбирается именно он, а затем остальные параметры.
Предпродувка газа – 0,5 сек. Настройка обеспечивает поступление газа до момента зажигания дуги, что необходимо, чтобы защитить заготовку от окисления.
Ток поджига – выбирается из расчета ¼ рабочего тока (А).
Время нарастания тока – 0,2–1,0 сек (выбирается опытным путем).
Ток сварки (А). Выбирается в зависимости от толщины заготовки и материала – рекомендуемые значения приведены в таблице ниже.
Время спада для заварки кратера (сек). Правильно выставив параметр, вы гарантируете отсутствие бреши в полученном сварочном шве (время спада 0,5–1,0 сек).
Значение тока для заварки кратера (А) (выбирается опытным путем, но изначально можно также выбрать 25% от рабочего тока).
Время продувки газа после сварочного процесса (сек). Обычно подача газа перекрывается через 0,5–5 секунд после окончания работы аппаратом (выбирается опытным путем). Это необходимо, чтобы избежать окисления расплавленного металла.

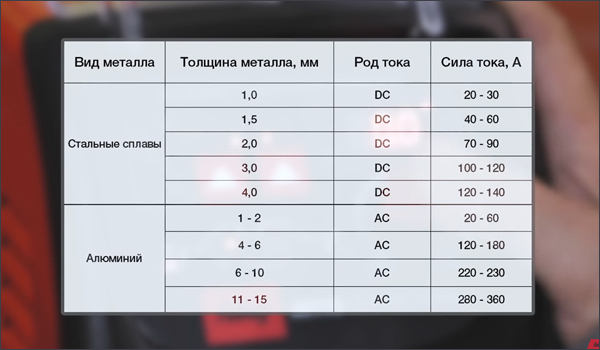

Таблица. Выбор тока для сварки аргонодуговым аппаратом.

Таблица-настроек-тока.jpg — Выбор силы тока в зависимости от толщины металла и материала

Обратите внимание на то, что самым важным является сила тока. Можно сказать, у нее есть некое превосходство над остальными параметрами. Почему? Дело в том, что чрезмерный ток прожжет заготовку, а недостаточное значение – не расплавит металл.

Как правильно вести горелку аргонодугового аппарата

Перед тем как перейти к описанию процесса, отметим, что модель FUBAG INTIG 200 DC Pulse предусматривает два вида поджига – контактный и высокочастотный. Второй способ убережет от ошибок, если вы не уверены в правильности настроек. Благодаря высокочастотному поджигу заготовка не будет прожжена, не появятся вольфрамовые включения, и в дополнение сварщик получит возможность самостоятельно контролировать расстояние до свариваемого металла.

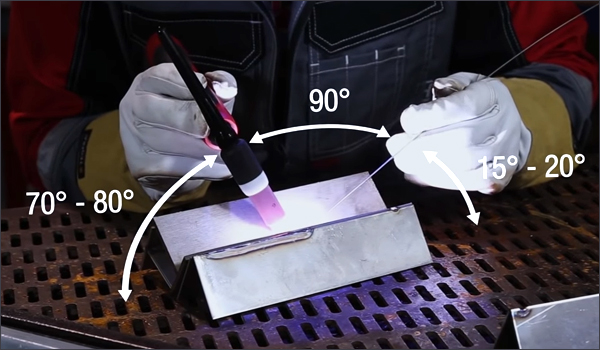

Теперь о горелке. Если работа проходит без присадочного материала, то нужно держать ее перпендикулярно. При наличии – стоит проводить сварку под углом в диапазоне 70–80 градусов. Сам пруток должен располагаться под углом к поверхности заготовки, равным 15–20 градусов. Есть еще одно важное условие – он должен быть перпендикулярен положению горелки.

как-правильно-вести-горелку.jpg — Как правильно вести горелку – соблюдайте рекомендованные углы

Помимо положения стоит помнить о следующем:

При сварке алюминия старайтесь добиться длины дуги, равной 3 мм.
После завершения работы не убирайте горелку до момента прекращения подачи аргона.
Проверить правильность выполненной работы просто: если вы все делали верно, в шве будут отсутствовать поры и трещины, а сам он будет слегка ребристым.
Для ровного шва лучше хорошенько зафиксировать заготовку с двух сторон.
Подавать присадочную проволоку нужно только после появления сварочной ванны. Чтобы своевременно все выполнить, понадобится немного набраться опыта. Обратите внимание, что слишком поздняя подача приведет к провару заготовки.

Техника безопасности при сварке аргонодуговым аппаратом

Как и в случае любой другой сварки, не стоит забывать о личной безопасности. Для новичков напомним основные правила:

Не приступайте к работе без сварочной маски с защитным стеклом.
Не забывайте о перчатках сварщика и защитном костюме из огнеупорного материала.
Устанавливайте баллон на безопасном расстоянии от источника питания.
Перед тем как начать сварку заготовки, обязательно проверьте работоспособность оборудования.

Если вас интересует тема сварки и работы с другими инструментами, не забывайте посещать наш YouTube-канал, где найдется немало интересных и полезных материалов по профессиональному оборудованию. А сейчас рекомендуем ознакомиться с роликом по аргонодуговым аппаратам.
